力传感器 |力矩传感器 | 拉压力传感器 | 温度漂移范围（Temperature Drift Range）

发布时间：2025-10-29 |阅读次数：55

力传感器的温度漂移范围（Temperature Drift Range），是指在规定的温度区间内（通常为传感器的工作温度或补偿温度范围），传感器的零点输出或灵敏度随温度变化而产生的最大偏移量范围，本质是量化温度对传感器测量基准（零点）和转换系数（灵敏度）的整体影响幅度，是评估传感器在宽温度环境下精度稳定性的核心指标。

这个问题很关键，温度漂移范围直接决定了传感器在不同温度下的误差边界 —— 例如标注 “温度漂移范围 ±0.1% FSO” 的传感器，在规定温度区间内，无论温度如何变化，零点或灵敏度的最大偏移不会超过满量程的 0.1%，这对工业控制、汽车电子等温度波动大的场景至关重要，可帮助用户预判极端温度下的最大测量误差。

温度漂移范围的核心定义与分类

温度漂移范围的核心是 “在特定温度区间内，温度漂移的最大波动幅度”，需结合 “漂移类型” 和 “温度区间” 两个维度定义，主要分为两类，覆盖传感器最关键的温度误差来源：

1. 零点温度漂移范围

定义：在规定温度区间内（如 - 40℃~85℃），传感器无负载时，零点输出随温度变化的最大偏移量范围，反映温度对 “测量基准” 的整体影响；

量化方式：通常以 “满量程输出的百分比（% FSO）” 或 “绝对信号值（mV/μV）” 表示，例如 “零点温度漂移范围 ±0.05% FSO（-40℃~85℃）”，意味着在该温度区间内，零点输出的最大偏移不会超过满量程输出的 ±0.05%；

示例：100N 量程传感器，满量程输出（FSO）=200mV，零点温度漂移范围 ±0.05% FSO，则在 - 40℃~85℃内，零点输出的最大偏移量 = 200mV×±0.05%=±0.1mV，对应零负载时的最大虚假力值 =（±0.1mV / 2mV/N）=±0.05N（灵敏度 = 2mV/N）。

2. 灵敏度温度漂移范围

定义：在规定温度区间内，传感器的灵敏度（输出信号变化量 / 输入力变化量）随温度变化的最大偏移量范围，反映温度对 “力 - 信号转换系数” 的整体影响；

量化方式：同样以 “满量程输出的百分比（% FSO）” 或 “相对灵敏度的百分比（% S）” 表示，例如 “灵敏度温度漂移范围 ±0.1% S（-40℃~85℃）”，意味着在该温度区间内，灵敏度的最大偏移不会超过常温灵敏度的 ±0.1%；

示例：上述 100N 传感器常温灵敏度 = 2mV/N，灵敏度温度漂移范围 ±0.1% S，则在 - 40℃~85℃内，灵敏度的最大偏移量 = 2mV/N×±0.1%=±0.002mV/N，测量 100N 力时的最大信号偏差 = 100N×±0.002mV/N=±0.2mV，对应力值偏差 =±0.2mV / 2mV/N=±0.1N。

温度漂移范围与 “补偿温度”“工作温度” 的关联

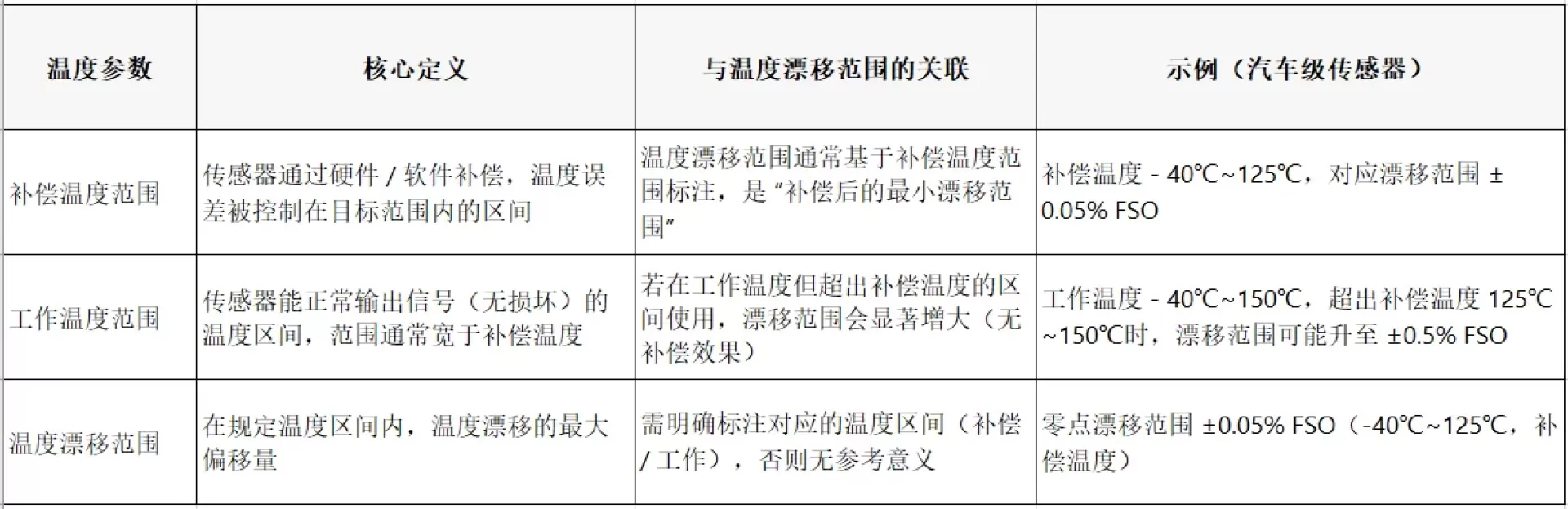

温度漂移范围并非孤立参数，其 “规定温度区间” 需与传感器的 “补偿温度” 或 “工作温度” 严格对应，三者的关联直接决定漂移范围的实际意义：

简言之：标注 “补偿温度区间” 的漂移范围，是传感器能稳定达到的精度边界；标注 “工作温度区间” 的漂移范围，是传感器的最大误差边界（含未补偿区域），选型时需优先关注补偿温度对应的漂移范围。

温度漂移范围的核心影响因素

传感器的温度漂移范围大小，由材料特性、补偿技术、结构设计三类因素共同决定，直接影响其在宽温度环境下的适用性：

1. 核心材料的温度稳定性

弹性体材料：弹性体的弹性模量温度系数、线膨胀系数是关键 —— 例如钛合金（弹性模量温度系数 - 0.01%/℃）比普通合金钢（-0.03%/℃）更稳定，在相同温度区间内，灵敏度漂移范围可缩小 2/3（如从 ±0.3% FSO 降至 ±0.1% FSO）；

应变片类型：温度自补偿型应变片（如铜镍锰合金）的热输出≤±5με/℃，远低于普通应变片（±20με/℃），可大幅缩小零点漂移范围（如从 ±0.2% FSO 降至 ±0.05% FSO）；

电路元件：低温漂运算放大器（如 ADI 的 AD8628，失调电压温漂≤0.5μV/℃）、高精度基准电源（如 TI 的 REF5050，温漂≤1ppm/℃），可减少电路自身的温度漂移，进一步缩小整体漂移范围。

2. 温度补偿技术的成熟度

补偿方式：宽范围多点点补偿（如 - 40℃、0℃、25℃、60℃、85℃五点补偿）比单点补偿（仅 20℃）的漂移范围更小 —— 单点补偿在偏离补偿点时漂移显著增大，而多点点补偿通过拟合模型，可确保全区间内漂移稳定（如 ±0.05% FSO）；

补偿精度：使用高精度校准设备（如高低温箱控温精度 ±0.1℃、标准力源精度 ±0.01%），能更准确地建立 “温度 - 误差” 模型，使补偿后的漂移范围更接近理论值；若校准设备精度不足（如控温 ±2℃），会导致补偿模型偏差，漂移范围扩大。

3. 弹性体结构设计

应力分布均匀性：通过有限元分析（FEA）优化弹性体结构（如增加过渡圆角、设计等应力梁），可减少温度变化时的局部应力集中，避免局部形变过大导致的漂移范围扩大；

热传导对称性：弹性体设计为对称结构（如对称梁、对称柱），可确保温度变化时热胀冷缩均匀，减少因热变形不对称导致的附加漂移，缩小零点漂移范围。

温度漂移范围的实际应用价值与选型原则

温度漂移范围是传感器选型的核心依据之一，其应用价值在于 “预判极端温度下的最大误差”，选型时需遵循以下原则，避免因漂移范围过大导致精度不达标：

1. 明确实际工作温度与漂移范围的对应关系

若实际工作温度在传感器的 “补偿温度区间” 内（如设备工作 - 30℃~70℃，传感器补偿温度 - 40℃~85℃），则直接参考补偿温度对应的漂移范围（如 ±0.05% FSO），可满足精度要求；
若实际工作温度超出补偿温度区间（如设备工作 - 50℃~90℃，传感器补偿温度 - 40℃~85℃），则需关注工作温度对应的漂移范围（如 ±0.5% FSO），评估是否在可接受误差内，或选择补偿温度更宽的传感器。

2. 根据精度要求反向选择漂移范围

若应用要求全温度区间内的最大测量误差≤0.1% FSO（如精密力控制），则需选择温度漂移范围≤±0.05% FSO 的传感器（预留一半误差余量，避免其他误差叠加）；
若应用对精度要求较低（如普通力监测，误差≤1% FSO），则可选择漂移范围≤±0.5% FSO 的传感器，降低成本。

3. 优先选择 “零点 + 灵敏度” 双漂移范围标注的传感器

部分传感器会分别标注 “零点温度漂移范围” 和 “灵敏度温度漂移范围”（如 “零点 ±0.05% FSO，灵敏度 ±0.1% FSO，-40℃~85℃”），可更精准地评估两类误差的叠加影响；
若仅标注 “温度漂移范围”（未区分零点 / 灵敏度），需确认其是否为 “最大漂移范围”（即零点和灵敏度漂移中的最大值），避免低估误差。

温度漂移范围的验证方法

为确保传感器实际漂移范围与标注一致，需通过以下步骤验证（适用于实验室或现场验收）：

设备准备：高精度高低温箱（控温精度 ±0.1℃）、标准力源（精度 ±0.01%）、24 位数据采集器；

温度点设置：在传感器标注的漂移范围对应的温度区间内，均匀选取 5-7 个温度点（如 - 40℃、-20℃、0℃、25℃、50℃、70℃、85℃）；

数据采集：
零点漂移：每个温度点保温 30 分钟（待传感器热稳定），采集无负载时的零点输出；

灵敏度漂移：每个温度点施加 30%、50%、100% 满量程力，采集输出信号并计算灵敏度；

计算漂移范围：找出所有温度点中零点输出的最大偏移量（相对于 25℃零点）和灵敏度的最大偏移量（相对于 25℃灵敏度），与传感器标注的漂移范围对比，判断是否达标。
