力传感器 | 力矩传感器 | 多维力传感器 | 不可重复性（Non-Repeatability）

发布时间：2025-10-29 |阅读次数：72

力传感器的不可重复性（Non-Repeatability），是指在完全相同的测量条件下（同一环境温度、同一加载设备、同一操作员、同一力值），对同一输入力进行多次重复加载（通常从零点到目标力值再返回零点）时，传感器输出信号之间出现的随机偏差现象，本质是传感器受内部微观随机因素（如材料微观形变、电路噪声）影响，导致测量结果无法完全一致，反映了传感器测量结果的稳定性下限。

这个问题很关键，不可重复性是评估传感器随机误差的核心指标 —— 即使传感器的线性度、灵敏度精度达标，若不可重复性差，多次测量同一力值可能出现显著波动（如 100N 力某次输出 200mV，下次输出 198mV），尤其在自动化生产线、精密装配等需要稳定重复测量的场景中，会直接导致产品质量波动或控制失效。

不可重复性的核心定义与本质

理想状态下，相同测量条件下重复施加同一力，传感器输出信号应完全一致（如每次 100N 力都对应 200mV 输出）。但实际中，传感器内部存在无法完全消除的微观随机变化，导致输出信号出现无规律波动，这种波动的程度即为不可重复性。

其本质可概括为两点：

随机误差属性：不可重复性的偏差无固定规律（偏差方向、大小随机），无法通过校准或补偿完全消除，只能通过多次测量取平均值的方式减小影响（如 3 次测量取平均，降低随机波动）；

离散程度体现：不可重复性通过 “多次测量输出的离散范围” 量化，离散范围越大，不可重复性越差，测量结果的稳定性越弱。

不可重复性的量化指标与计算方法

不可重复性通常以满量程输出（FSO）的百分比表示（% FSO），核心是统计多次重复测量的输出离散程度，具体计算步骤如下（以行业通用的 “3 次加载 - 卸载循环” 为例）：

1. 测量准备

保持环境条件稳定：温度（如 20±0.5℃）、湿度（40%-60%）、振动（≤0.1g），避免外部干扰；
选择典型力值点：通常选取满量程的 30%、50%、70%、100%（覆盖低、中、高量程），确保评估全量程的不可重复性；
使用高精度设备：加载设备（如电子万能试验机，精度≥0.01%）、数据采集器（分辨率≥24 位），避免设备自身误差干扰。

2. 重复加载测量

对每个目标力值，按 “零点→目标力值→零点” 的循环进行至少 3 次重复加载（行业通常要求 3-10 次，次数越多统计越准确）；
记录每次加载到目标力值时的输出信号（如 100N 力 3 次加载输出分别为 200.2mV、199.8mV、200.1mV）。

3. 计算离散范围与不可重复性

对每个力值点，找出所有重复测量输出中的最大值（Vmax）和最小值（Vmin），计算两者的差值（离散范围 ΔV = Vmax - Vmin）；
取全量程所有力值点中的最大离散范围 ΔVmax，与满量程输出（FSO）的比值即为不可重复性，公式为：不可重复性（% FSO）=（ΔVmax / FSO）× 100%

示例：某 100N 量程传感器，FSO=200mV；100N 力 3 次加载输出为 200.2mV、199.8mV、200.1mV，ΔV=0.4mV；其他力值点 ΔV 均≤0.4mV，则不可重复性 =（0.4/200）×100% = 0.2%FSO。

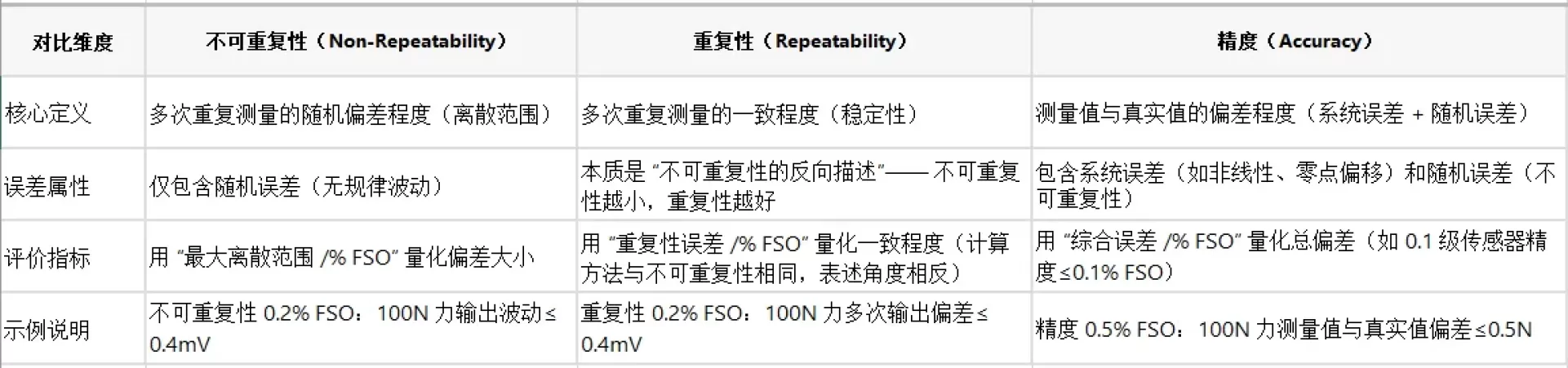

不可重复性与 “重复性”“精度” 的区别：避免概念混淆

不可重复性常与 “重复性”“精度” 混淆，但三者描述传感器不同维度的性能，核心区别如下：

不可重复性的主要成因：随机因素的来源

不可重复性的偏差源于传感器内部及外部无法完全控制的微观随机因素，核心可分为三类，且均为 “不可控的随机扰动”，无法通过设计完全消除：

1. 弹性体的微观随机形变

弹性体材料（如合金钢）的微观结构存在不均匀性（如晶粒大小差异、微小杂质），每次受力时，内部分子的形变分布会产生微小随机差异 —— 例如第一次 100N 力使某区域晶粒形变 0.1μm，第二次可能形变 0.101μm，这种微观差异累积为宏观输出的波动；
弹性体加工残留的微小内应力，每次加载时释放程度不同，导致形变存在随机偏差 —— 例如内应力某次释放 0.05MPa，下次释放 0.048MPa，间接影响应变片的感知信号。

2. 应变片的随机响应

应变片敏感栅（如铜镍合金）的电阻丝存在微小缺陷（如局部细径），每次受力时，电流分布会因缺陷位置的微观接触变化产生随机波动，导致电阻变化率不一致；
应变片与弹性体的粘结层（如环氧胶）存在微观气泡或不均匀，每次加载时，应变传递效率会有微小随机差异（如某次传递效率 99.9%，下次 99.8%），转化为输出偏差。

3. 信号调理电路的随机噪声

电路热噪声：电阻、晶体管等元件因电子热运动产生的随机噪声（如室温下 1kΩ 电阻的热噪声电压约 4nV/√Hz），会叠加在传感器的微弱输出信号（通常 mV 级）上，导致输出波动；
量化噪声：模数转换器（ADC）将模拟信号转为数字信号时，因最小量化单位的限制，会产生随机的量化误差（如 12 位 ADC 的量化噪声约为满量程的 0.024%）；
电源噪声：激励电源（如 5V 直流电源）存在微小纹波（如 10mVpp），每次加载时纹波相位不同，导致桥路输出存在随机偏差。

不可重复性的实际影响与场景适配

不可重复性的偏差会导致 “同一力值多次测量结果不稳定”，其影响程度随应用场景的精度要求和重复测量频率变化：

1. 高影响场景：需稳定重复测量的场景

自动化装配线：如机器人拧螺丝的扭矩 - 拉力控制（需每次 100N 拉力稳定输出，偏差≤0.5N），若传感器不可重复性为 0.2% FSO（100N 量程对应 0.2N 偏差），会导致螺丝拧紧力波动，部分过松或过紧；

精密压力检测：如半导体芯片封装的键合力检测（需每次 5N 力偏差≤0.05N），若不可重复性为 0.1% FSO（10N 量程对应 0.01N 偏差），可满足要求；若为 0.5% FSO（对应 0.05N 偏差），会导致键合不良率升高。

2. 低影响场景：单次测量或精度要求低的场景

静态力称重：如料罐重量检测（精度要求≤1% FSO），即使不可重复性为 0.5% FSO，单次测量误差仍在允许范围内，且无需重复测量；

手动力测试：如材料手动拉伸测试（仅记录最大值），不可重复性的随机波动不会影响最大值判断，对结果影响较小。

降低不可重复性的关键措施

不可重复性无法完全消除，但可通过优化设计、工艺和测量条件，将其控制在目标范围内：

1. 材料与结构优化：减少微观随机变化

弹性体材料选型：选用微观结构均匀、稳定性好的材料（如经过真空熔炼的高强度合金钢），减少晶粒不均匀和杂质带来的随机形变；

一体化加工工艺：采用 CNC 整体铣削加工弹性体，避免拼接带来的结构间隙，减少受力时的随机接触变化；

弹性体时效处理：通过人工时效（如 600℃保温 4 小时）或自然时效（存放 6 个月以上），充分释放内部残留应力，降低应力随机释放导致的偏差。

2. 应变片与电路设计：抑制随机响应与噪声

应变片选型：选用高稳定性、低噪声的金属箔式应变片（如康铜箔应变片，热噪声≤2nV/√Hz），避免使用电阻丝应变片（噪声更大）；

低噪声电路设计：

选用低噪声运算放大器（如 ADI 的 AD8628，输入噪声电压≤1nV/√Hz），减少放大环节的噪声叠加；
增加多级滤波电路：如前级 RC 低通滤波器（截止频率 10Hz）抑制高频噪声，后级数字滤波（如滑动平均滤波）进一步降低随机波动；
采用恒流源激励：相比恒压源，恒流源可减少电源纹波对桥路输出的影响，降低噪声。

3. 测量条件优化：减少外部随机干扰

稳定环境条件：
温度控制：使用恒温箱或温度补偿装置，将温度波动控制在 ±0.1℃以内，避免温度微小波动引发的随机形变；
振动隔离：将传感器安装在隔振平台（如空气弹簧隔振台）上，减少环境振动带来的随机动态形变；

电磁屏蔽：为传感器和信号线缆加装金属屏蔽壳，抑制外部电磁干扰（如电机、变频器的辐射噪声）；

标准化测量流程：

固定加载速度：通过程序控制加载设备的速度（如 1N/s），避免人工操作导致的加载速度随机变化；

延长稳定时间：每次加载到目标力值后，保持 3-5 秒再记录输出，待弹性体微观形变稳定后再采集数据，减少动态波动；

多次测量平均：在数据处理阶段，对同一力值的 3-5 次重复测量结果取平均值，利用 “随机误差抵消效应” 降低不可重复性的影响（如 3 次测量平均可使随机误差降低至单次的 1/√3≈0.58 倍）。
