力传感器的满程温度漂移(Full-Scale Temperature Drift),是指在环境温度变化时,传感器承受额定量程力(即最大测量力值)时的输出信号发生偏移的现象,本质是温度对传感器 “灵敏度” 的影响在满量程点的集中体现,核心反映温度变化对 “最大力值 - 输出信号” 对应关系稳定性的破坏程度,是宽温度范围应用中决定力测量精度的关键指标。
这个问题很关键,满程温度漂移直接导致 “相同最大力值在不同温度下输出信号不同”—— 例如 20℃时 1000N 力对应 10V 输出,温度升高后可能对应 10.2V 或 9.8V 输出,不仅会引发满量程测量的显著误差,还可能因信号超出采集设备量程(如 ADC 最大输入)导致系统过载,尤其在工业控制、汽车底盘测试等依赖满量程力测量的场景中影响重大。

满程温度漂移的核心定义与量化指标

要理解满程温度漂移,需先明确两个基础概念:

额定量程(Full Scale, FS):传感器设计的最大测量力值(如 100N、50kN),代表其 “最大测力能力”;

满量程输出(Full-Scale Output, FSO):传感器承受额定量程力时的输出信号(如 20mV、5V),理想状态下满足 FSO = 灵敏度 × 额定量程 + 零点输出,是 “力 - 信号” 转换的最大有效信号范围。

满程温度漂移的核心是:温度变化导致灵敏度改变,进而使满量程输出(FSO)偏离标准温度下的基准值,其量化指标通过 “满程温度漂移系数” 体现,常见两种表述形式,需与传感器手册定义对应:

1. 相对漂移系数(% FSO/℃ 或 % FSO/10℃)

以 “标准温度下的满量程输出(FSO₀)” 为基准,描述每变化 1℃时 FSO 的相对偏移比例,计算公式为:满程温度漂移系数(相对)= (T₂温度下 FSO - T₁标准温度下 FSO₀) / (FSO₀ × (T₂ - T₁)) × 100%

标准温度(T₁):通常为 20℃,是传感器性能标定的基准温度;
示例:某 1000N 量程传感器,20℃时 FSO₀=10V;温度升至 30℃(T₂=30℃)时,FSO 变为 10.02V。则漂移系数为(10.02-10)/(10×10)×100% = 0.02% FSO/℃,即温度每变 1℃,满量程输出偏移 0.02%。

2. 绝对漂移系数(mV/℃ 或 V/℃)

直接描述每变化 1℃时,满量程输出的绝对信号偏移量,更直观反映信号层面的变化,计算公式为:满程温度漂移系数(绝对)= (T₂温度下 FSO - T₁标准温度下 FSO₀) / (T₂ - T₁)

沿用上述示例,FSO 变化量 = 0.02V,温度变化量 = 10℃,则绝对漂移系数 = 0.02V/10℃=0.002V/℃(即 2mV/℃),表示温度每变 1℃,满量程输出绝对偏移 2mV。

工业级力传感器的满程温度漂移系数通常要求≤±0.1% FSO/10℃(或 ±1mV/℃),高精度传感器(如材料力学测试用)需控制在≤±0.01% FSO/10℃(或 ±0.1mV/℃)。

满程温度漂移的核心成因:温度如何破坏 “满程力 - 输出” 对应关系

满程温度漂移的本质是 “灵敏度温度漂移” 在满量程点的直接体现,温度通过两个核心路径改变灵敏度,最终导致满量程输出偏移,且两者影响会叠加:

1. 弹性体弹性模量的温度变化:改变 “力 - 形变” 基础

弹性体是传感器的受力核心,其 “弹性模量(E)”(衡量材料抵抗形变的能力)随温度升高而降低 —— 例如合金钢的 E 在 20℃时约 206GPa,100℃时降至约 200GPa。根据力学公式 “应变 ε = F/(E×A)”(F 为额定量程力,A 为弹性体受力面积):

温度升高→E 降低→相同 F 下 ε 增大→应变片感知的形变量增大→输出信号(与 ε 成正比)增大→FSO 升高→满程输出偏移;
温度降低→E 升高→相同 F 下 ε 减小→输出信号减小→FSO 降低→满程输出偏移。

这是满程温度漂移的最主要原因,约占总偏移量的 70%-80%,尤其在金属弹性体传感器中影响显著。

2. 应变片应变系数的温度变化:改变 “形变 - 信号” 转换

应变片是 “形变→电信号” 的转换核心,其 “应变系数(K)”(电阻变化率与应变的比值)随温度波动 —— 多数金属箔式应变片(如康铜)的 K 随温度升高而略有增大(如温度每升 10℃,K 从 2.00 变为 2.01)。即使弹性体形变 ε 不变(E 未变),K 的变化也会导致:

温度升高→K 增大→应变片电阻变化率 ΔR/R = K×ε 增大→全桥电路输出信号增大→FSO 升高→满程输出偏移;
若应变片为 “负温度系数”(如部分镍铬合金),温度升高则 K 减小→输出信号减小→FSO 降低,同样导致满程偏移。

满程温度漂移与 “零点温度漂移” 的区别:避免混淆核心误差

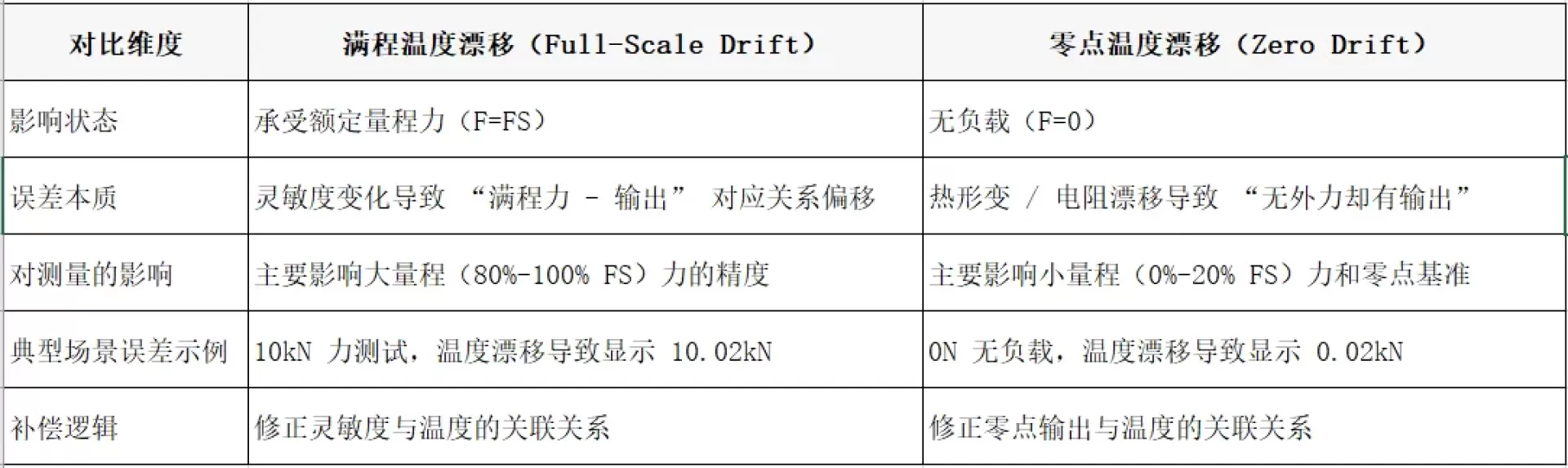

满程温度漂移与零点温度漂移(温度导致的无负载输出偏移)同属温度误差,但影响的信号范围和误差场景完全不同,核心区别如下:


满程温度漂移的实际影响:哪些场景受影响最大

满程温度漂移会直接破坏 “最大力值” 的测量准确性,尤其在以下场景中必须重点关注:

1. 工业满量程力控制场景

如机械冲压机力监测(量程 50kN,需控制冲压力不超过 50kN)、机器人装配力控制(量程 1kN,满程压合力确保装配到位),若满程温度漂移系数为 0.05% FSO/℃,温度变化 10℃:

50kN 量程传感器的满程输出偏移量 = 50kN×0.05%×10=0.25kN,即实际 50kN 力可能显示 50.25kN,导致系统误判 “超程” 并停机,或显示 49.75kN 导致冲压不足,影响产品质量。

2. 极端温度测试场景

如汽车发动机舱力传感器(工作温度 - 40℃~125℃)、航空航天结构力测试(-60℃~150℃),与标准温度(20℃)的温差可达 80℃-140℃,满程漂移被大幅放大:

100N 量程传感器,满程漂移系数 0.02% FSO/℃,温差 100℃时,满程输出偏移量 = 100N×0.02%×100=0.2N,若用于高精度疲劳测试(要求误差≤0.1N),会导致测试数据失真,无法准确判断材料疲劳极限。

3. 定量力加载场景

如材料拉伸测试(需施加满量程 80% 的力进行屈服强度测试)、螺栓扭矩 - 拉力标定(需精确施加满量程力值),若满程漂移 0.1%:

1000N 满量程,80% 力值为 800N,测量误差 = 800N×0.1%=0.8N,超出材料测试允许的误差范围(通常≤0.5N),导致屈服强度计算偏差。

抑制满程温度漂移的关键措施:从设计到应用的全流程控制

抑制满程温度漂移的核心是 “稳定灵敏度与温度的关联关系”,需从传感器设计、生产校准、现场应用三个环节综合解决:

1. 设计阶段:从源头降低灵敏度的温度敏感性

弹性体材料优化:选用低弹性模量温度系数的材料,如钛合金(E 温度系数 - 0.01%/℃)、17-4PH 不锈钢(-0.02%/℃),减少温度对 E 的影响;对弹性体进行时效处理(如 600℃保温 4 小时),消除残留应力,避免温度变化时应力释放加剧漂移。

应变片选型:采用 “温度自补偿型应变片”,其 K 的温度变化与弹性体 E 的温度变化反向 —— 例如温度升高使 E 降低(灵敏度本应上升),K 恰好降低(灵敏度本应下降),两者相互抵消,从根本上抑制满程漂移。

电路设计采用恒流源激励(而非恒压源),全桥电路的输出信号与激励电流成正比(Vout ∝ I×K×ε),可减少激励电压波动对灵敏度的影响,间接稳定满量程输出。

2. 生产校准阶段:建立满程温度补偿模型

多温度点满程校准:将传感器放入高低温箱,在不同温度点(如 - 40℃、0℃、25℃、60℃、85℃)分别施加额定量程力,记录各温度下的 FSO,建立 “温度 - FSO” 的数学模型(如线性模型:FSO (T) = FSO₀×(1 + Kf×ΔT),FSO₀为 20℃时 FSO,Kf 为满程温度系数,ΔT 为温度偏差);

植入补偿算法:将补偿模型写入传感器内置 MCU(如数字力传感器)或数据采集系统,传感器集成 PT1000 温度传感器,实时采集当前温度,根据模型计算 “修正后的灵敏度”,再通过 “力值 = 实际输出 / 修正灵敏度” 反推真实力值,抵消满程漂移。

3. 现场应用阶段:减少温度波动对满程输出的影响

控制环境温度:户外应用加装保温罩、遮阳棚,避免日晒雨淋导致的剧烈温差;高温环境加装散热风扇 / 散热片,低温环境使用加热带(需控制加热均匀,避免局部温差);高精度测试场景(如实验室)使用恒温箱,将温度波动控制在 ±0.5℃以内。

定期复校满程输出:传感器使用 6-12 个月后,因弹性体老化、应变片性能衰减,满程温度系数可能变化,需重新在标准温度和现场常用温度下校准 FSO,更新补偿模型参数。

避免传感器自热根据手册选择合适的激励电压(多数传感器推荐 5V 激励,而非 10V),减少电路功耗产生的自热;避免长期满量程加载,防止弹性体内应力发热加剧满程漂移。
