力传感器 | 力矩传感器 | 热效应的量程 | 热效应的满量程偏移

发布时间：2025-10-29 |阅读次数：55

称重传感器热效应的量程（Span Temperature Effect on Full-Scale Range），又称热效应的满量程偏移，是指环境温度变化时，传感器额定量程（即最大测量重量范围）对应的输出信号范围发生改变的现象，本质是温度通过影响灵敏度，导致 “满量程重量 - 输出信号” 的对应关系偏移，是衡量热效应对传感器最大测量能力精度影响的核心指标。

这个问题很关键，热效应的量程直接决定了传感器在不同温度下测量 “最大重量” 的准确性 —— 例如 20℃时 100kg（额定量程）对应 20mV 输出，若温度升高后量程偏移，100kg 可能对应 20.3mV 或 19.7mV 输出，不仅导致满量程测量误差，还可能因信号超出采集设备范围（如 ADC 最大输入）引发系统过载，尤其在汽车衡、料罐秤等依赖满量程测量的工业场景中影响重大。

热效应量程的核心定义与关联逻辑

要理解热效应的量程，需先明确两个基础概念：

传感器额定量程（FS）：传感器设计的最大测量重量（如 100kg、50t），是用户选择传感器的核心参数，代表其 “最大称重能力”。

满量程输出（FSO）：传感器承受额定量程重量时的输出信号（如 20mV、10V），理想状态下与额定量程严格对应，即 FSO = 灵敏度 × 额定量程 + 零点输出。

而 “热效应的量程”，本质是温度变化导致灵敏度改变，进而使 “满量程输出（FSO）” 偏移，最终打破 “额定量程重量 - FSO” 的固定对应关系。简单来说：

温度升高→弹性体弹性模量降低 / 应变片应变系数变化→灵敏度升高→相同额定量程重量对应的 FSO 增大（如 100kg 从 20mV 变为 20.2mV）；
温度降低→灵敏度降低→相同额定量程重量对应的 FSO 减小（如 100kg 从 20mV 变为 19.8mV）；

这种 FSO 的偏移，就是热效应作用于 “量程” 的直接体现，最终导致 “测量相同最大重量，不同温度下输出信号不同”。

热效应量程的量化指标：如何衡量偏移程度

热效应的量程通常通过 “满量程温度漂移系数” 量化，核心反映 “温度变化 1℃时，满量程输出的相对变化率”，常见两种表述形式，需与传感器手册中的定义对应：

1. 相对漂移系数（% FSO/℃ 或 % FSO/10℃）

以 “满量程输出（FSO）” 为基准，描述每变化 1℃时 FSO 的相对偏移比例，计算公式为：满量程温度漂移系数 = （T2 温度下 FSO - T1 标准温度下 FSO） / （T1 标准温度下 FSO × (T2 - T1)） × 100%

标准温度（T1）：通常为 20℃，是传感器性能标定的基准温度；
示例：某 100kg 量程传感器，20℃时 FSO=20mV；温度升至 30℃（T2=30℃）时，FSO 变为 20.04mV。则漂移系数为（20.04-20）/(20×10)×100% = 0.02% FSO/℃，即温度每变 1℃，满量程输出偏移 0.02%。

2. 绝对漂移系数（mV/℃ 或 V/℃）

直接描述每变化 1℃时，满量程输出的绝对信号偏移量，更直观反映信号层面的变化，计算公式为：满量程绝对漂移系数 = （T2 温度下 FSO - T1 标准温度下 FSO） / (T2 - T1)

沿用上述示例，FSO 变化量 = 0.04mV，温度变化量 = 10℃，则绝对漂移系数 = 0.04mV/10℃=0.004mV/℃（即 4μV/℃），表示温度每变 1℃，满量程输出绝对偏移 4μV。

工业级称重传感器的满量程温度漂移系数通常要求≤±0.1% FSO/10℃（或 ±10μV/℃），高精度传感器（如实验室天平用）需控制在≤±0.01% FSO/10℃（或 ±1μV/℃）。

热效应量程的核心成因：温度如何破坏 “量程 - 输出” 对应关系

热效应的量程本质是 “灵敏度温度漂移” 在满量程点的集中体现，温度通过两个核心路径影响灵敏度，最终导致量程偏移，且两者影响会叠加：

1. 弹性体弹性模量的温度变化：改变 “重量 - 形变” 基础

弹性体是传感器受力核心，其 “弹性模量（E）”（衡量材料抵抗形变的能力）随温度升高而降低 —— 例如钢的弹性模量在 20℃时约 206GPa，100℃时降至约 200GPa。根据力学公式 “应变 ε = F/(E×A)”（F 为额定量程重量，A 为弹性体受力面积）：

E 降低→相同 F 下 ε 增大→应变片感知的形变量增大→输出信号（与 ε 成正比）增大→FSO 升高→量程对应的输出范围偏移；
反之，温度降低→E 升高→ε 减小→FSO 降低→量程输出范围偏移。

这是热效应量程偏移的最主要原因，约占总偏移量的 60%-80%。

2. 应变片应变系数的温度变化：改变 “形变 - 信号” 转换

应变片是 “形变→电信号” 的转换核心，其 “应变系数（K）”（电阻变化率与应变的比值）随温度波动 —— 多数应变片（如康铜）的 K 随温度升高而略有增大（如温度每升 10℃，K 从 2.00 变为 2.01）。即使弹性体形变 ε 不变（E 未变），K 增大也会导致：

应变片电阻变化率 ΔR/R = K×ε 增大→全桥电路输出信号增大→FSO 升高→量程输出范围偏移；
若应变片为 “负温度系数”（少数特殊材料），温度升高则 K 减小→FSO 降低，同样导致量程偏移。

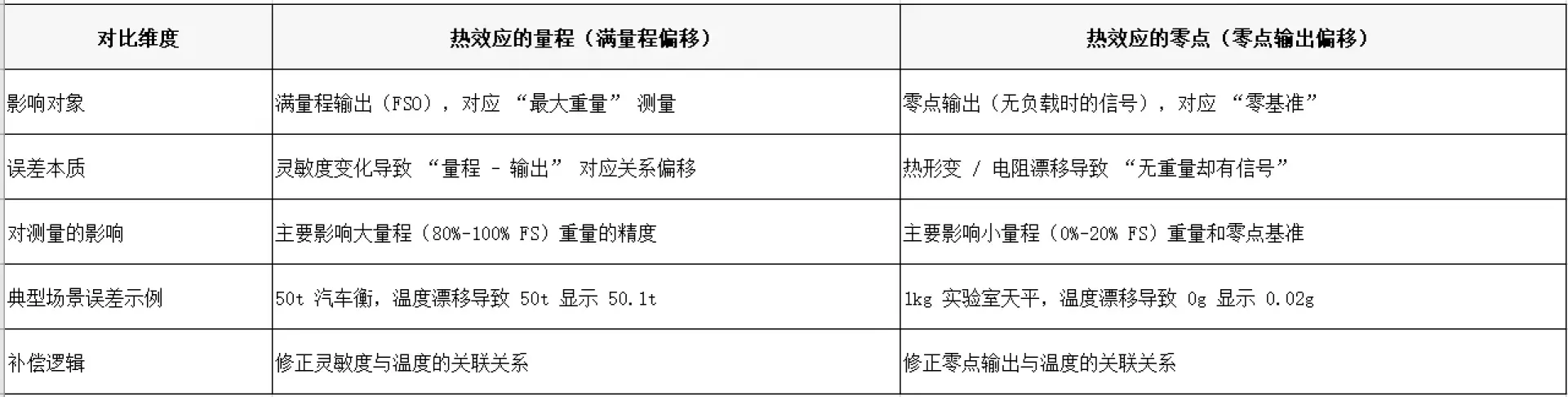

热效应量程与 “热效应零点” 的区别：避免混淆核心误差

热效应的量程与热效应零点（温度导致的零点输出偏移）同属热效应，但影响的信号范围和误差场景完全不同，核心区别如下：

热效应量程的实际影响：哪些场景受影响最大

热效应的量程偏移会直接破坏 “最大重量” 的测量准确性，尤其在以下场景中必须重点关注：

1. 工业衡器满量程频繁使用场景

如汽车衡（量程 50t-200t）、港口吊秤（量程 10t-100t），日常测量多为接近满量程的重车、集装箱，若满量程温度漂移系数为 0.05% FSO/℃，温度变化 10℃：

50t 量程传感器的 FSO 偏移量 = 50t×0.05%×10=0.25t，即 50t 重车可能显示 50.25t 或 49.75t，远超贸易结算允许的误差（通常≤0.1% FS，即 50t 允许误差≤0.05t），可能引发商业纠纷。

2. 高温 / 低温极端环境场景

如钢铁厂钢水包称重（环境温度 60℃-80℃）、冷库冻品称重（环境温度 - 20℃-0℃），与标准温度（20℃）的温差可达 40℃-60℃，量程偏移被大幅放大：

100kg 量程传感器，满量程漂移系数 0.02% FSO/℃，温差 50℃时，FSO 偏移量 = 100kg×0.02%×50=0.1kg，若用于食品定量包装（要求误差≤0.05kg），会导致满量程包装超重或欠重，不符合质量标准。

3. 高精度定量控制场景

如化工行业料罐定量配料（要求精度≤0.2%），需将物料重量精确控制在满量程的 90%-100%（如 1000L 料罐配 950kg 原料），若量程偏移 0.1%：

950kg 原料的测量误差 = 950kg×0.1%=0.95kg，超出 0.2% 的精度要求（允许误差≤1.9kg，虽未超，但长期累积会影响产品配方稳定性）。

抑制热效应量程的关键措施：从设计到应用的全流程控制

抑制热效应的量程，核心是 “稳定灵敏度与温度的关联关系”，需从传感器设计、生产校准、现场应用三个环节综合解决：

1. 设计阶段：从源头降低灵敏度的温度敏感性

弹性体材料选型：选用低弹性模量温度系数的材料，如钛合金（弹性模量温度系数 - 0.01%/℃）、17-4PH 不锈钢（-0.02%/℃），减少温度对 E 的影响；

应变片选型：采用 “温度自补偿型应变片”，其应变系数（K）的温度变化与弹性体 E 的温度变化反向 —— 例如温度升高使 E 降低（灵敏度本应上升），K 恰好降低（灵敏度本应下降），两者相互抵消，从根本上抑制量程偏移；

电路设计：采用恒流源激励（而非恒压源），全桥电路的输出信号与激励电流成正比（Vout ∝ I×K×ε），可减少激励电压波动对灵敏度的影响，间接稳定 FSO。

2. 生产校准阶段：建立量程温度补偿模型

多温度点满量程校准：将传感器放入高低温箱，在不同温度点（如 - 40℃、0℃、25℃、60℃、85℃）分别施加额定量程重量，记录各温度下的 FSO，建立 “温度 - FSO” 的数学模型（如线性模型：FSO (T) = FSO0×(1 + Ks×ΔT)，FSO0 为 20℃时 FSO，Ks 为满量程温度系数，ΔT 为温度偏差）；

植入补偿算法：将补偿模型写入传感器内置 MCU（如数字传感器）或称重仪表，传感器集成 PT1000 温度传感器，实时采集当前温度，根据模型计算 “修正后的灵敏度”，再通过 “重量 = 实际输出 / 修正灵敏度” 反推真实重量，抵消量程偏移。

3. 现场应用阶段：减少温度波动对量程的影响

控制环境温度：户外应用加装遮阳棚、保温罩，避免日晒雨淋导致的剧烈温差；高温环境加装散热风扇 / 散热片，低温环境使用加热带（需控制加热均匀，避免局部温差）；高精度场景（如实验室）使用恒温恒湿箱，将温度波动控制在 ±0.5℃以内；

定期复校量程：传感器使用 6-12 个月后，因弹性体老化、应变片性能衰减，满量程温度系数可能变化，需重新在标准温度和现场常用温度下校准 FSO，更新补偿模型参数；

避免传感器自热：根据手册选择合适的激励电压（多数传感器推荐 5V 激励，而非 10V），减少电路功耗产生的自热；避免长期满量程加载，防止弹性体内应力发热加剧量程偏移。
