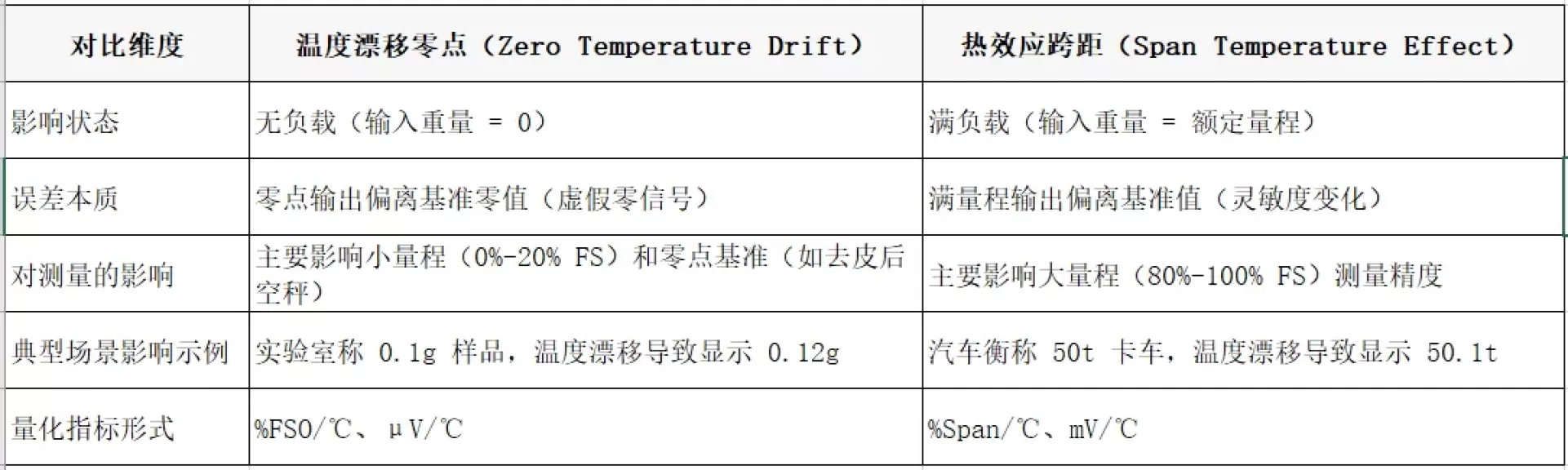

示例：100kg 量程传感器，满量程输出 20mV（FSO=20mV）；温度从 20℃升至 30℃（ΔT=10℃），无负载输出从 0.1mV 变为 0.2mV（ΔZero=0.1mV），则系数为 0.1/(20×10)×100% = 0.05% FSO/℃，即温度每变 1℃，零点输出变化满量程的 0.05%。
沿用上述示例，ΔZero=0.1mV、ΔT=10℃，则系数为 0.1mV/10℃ = 0.01mV/℃（即 10μV/℃），表示温度每变 1℃，零点输出绝对变化 10μV。
例如钢质弹性体的线膨胀系数约 12×10⁻⁶/℃，若温度从 20℃升至 50℃（ΔT=30℃），100mm 长的弹性体将伸长 0.036mm（100mm×12e-6/℃×30℃）；
这种伸长会使粘贴在弹性体上的应变片产生 “拉伸应变”，即使无任何重量，应变片也会输出与应变对应的电阻变化，导致全桥电路输出非零信号，形成零点漂移；
若弹性体加工时存在残留内应力（如机械加工后的应力未完全释放），温度变化会使内应力释放，进一步加剧这种虚假形变，放大零点漂移。
电阻温度系数（TCR）影响：应变片敏感栅（如康铜、镍铬合金）的电阻随温度变化（康铜 TCR 约 ±20×10⁻⁶/℃），温度升高 10℃，敏感栅电阻会增加约 0.02%，打破全桥电路平衡；
热输出（温度应变）影响：应变片的基底（如聚酰亚胺）、粘结剂与弹性体的热膨胀系数不同（如粘结剂热膨胀系数 30e-6/℃，弹性体 12e-6/℃），温度变化时三者形变不一致，会对敏感栅产生 “附加应力”，使其产生与重量无关的 “温度应变”，进而转化为电阻变化，形成零点漂移。
激励电源热漂移：全桥电路的零点输出与激励电压 / 电流相关，若激励电源（如 5V 直流电源）受温度影响输出波动（如温度升高 10℃，电压降至 4.99V），即使桥路本身平衡，也会导致零点输出微小变化；
运算放大器温漂：放大器的输入失调电压、偏置电流随温度显著变化（普通运放失调电压温漂约 10μV/℃），温度变化 30℃，失调电压会漂移 300μV，叠加在传感器的微弱零点信号（通常为 mV 级）上，形成明显的零点偏移；
电路中的电阻、电容等元件也会因温度变化产生参数漂移，进一步打破零点平衡。
弹性体材料与工艺优化：选用低线膨胀系数的材料（如因瓦合金，线膨胀系数 1.2e-6/℃），减少热胀冷缩；加工后进行时效处理（如 600℃保温 4 小时），释放内部残留应力，避免温度变化时应力释放导致的虚假形变。
应变片选型与粘贴工艺：选用 “温度自补偿型应变片”（如铜镍锰合金敏感栅），其热输出可控制在 ±5με/℃以下（普通应变片约 ±20με/℃）；粘贴时使用低线膨胀系数的粘结剂（如环氧酚醛树脂），并确保粘结层厚度均匀（5μm-10μm），减少热输出差异。
电路设计优化：采用 “补偿片法”—— 在弹性体不受力区域粘贴与工作片相同的应变片（补偿片），接入全桥电路的相邻桥臂，补偿片的热输出与工作片相反，可抵消大部分零点漂移；选用低温漂运算放大器（如 ADI 的 AD8628，失调电压温漂≤0.5μV/℃），减少电路自身的热漂移。
高低温箱零点校准：将传感器放入高低温箱，在不同温度点（如 - 40℃、0℃、25℃、60℃、85℃）下，测量无负载时的零点输出，记录 “温度 - 零点输出” 数据；
拟合补偿模型：通过线性拟合（Zero (T)=Zero₀+Kz×ΔT）或二次多项式拟合（Zero (T)=Zero₀+Kz×ΔT+Cz×ΔT²），建立零点输出与温度的数学模型（Zero₀为 20℃零点输出，Kz 为线性系数，Cz 为非线性系数）；
植入实时补偿算法：将补偿模型写入传感器内置的 MCU（如数字传感器）或称重仪表，传感器集成 PT1000 温度传感器，实时采集当前温度，通过算法计算并减去当前温度下的零点漂移量，使输出回归零基准。
控制环境温度波动：户外应用加装遮阳棚、保温箱，避免日晒雨淋；高温环境加装散热风扇，低温环境使用加热带（需确保加热均匀，避免局部温差）；高精度场景使用恒温恒湿箱，将温度波动控制在 ±0.5℃以内。
优化去皮时机与频率：尽量在环境温度稳定后进行去皮（如传感器预热 30 分钟后）；连续称重场景（如皮带秤）定期（如每小时）重新去皮，更新零点基准，抵消累积的零点漂移。
避免传感器自热：根据手册选择合适的激励电压（多数传感器推荐 5V 激励，而非 10V），减少电路功耗产生的自热；避免传感器长期通电却不使用，防止本体温度升高导致零点漂移。
