称重传感器热效应的零点(Zero Temperature Effect of Thermal Influence),又称零点温度漂移,是指在无负载(输入重量为 0) 状态下,环境温度变化导致传感器零点输出信号偏离基准零值的现象,本质是温度通过改变核心部件(弹性体、应变片、电路)特性,引发的 “无重量却有输出” 的虚假信号,是热效应中影响小量程测量和零点基准精度的核心误差来源。
这个问题很关键,热效应的零点是传感器在温度波动场景下 “零基准漂移” 的直接原因 —— 例如 20℃时空秤输出 0.1mV,温度升至 30℃后空秤输出 0.2mV,若未修正,会误判为空秤上存在额外重量,尤其在小量程称重(如实验室天平、药品配料)或零点频繁使用的场景(如皮带秤去皮)中,可能导致远超允许范围的测量误差。

热效应零点的核心定义与量化指标

要理解热效应的零点,需先明确 “零点输出” 的基础概念:传感器在无负载、标准环境(通常 20℃、标准电压)下的输出信号,理想值应为 “零”(如电压输出型 0mV、4-20mA 电流输出型 4mA),但实际存在固有零点偏移(如 0.1mV)。
而 “热效应的零点”,则是指温度偏离标准值时,这个 “零点输出” 发生的额外变化,核心是 “温度导致的零点偏移增量”。其量化指标需体现 “温度变化量” 与 “零点输出变化量” 的关系,常见形式有两种:

1. 相对误差指标(% FSO/℃ 或 % FSO/10℃)

以传感器满量程输出(FSO)的百分比,描述每变化 1℃时零点输出的相对变化,公式为:热效应零点系数(相对)= 零点输出变化量 /(满量程输出 × 温度变化量)× 100%

示例:100kg 量程传感器,满量程输出 20mV(FSO=20mV);温度从 20℃升至 30℃(ΔT=10℃),无负载输出从 0.1mV 变为 0.2mV(ΔZero=0.1mV),则系数为 0.1/(20×10)×100% = 0.05% FSO/℃,即温度每变 1℃,零点输出变化满量程的 0.05%。

2. 绝对误差指标(mV/℃ 或 μV/℃)

直接描述每变化 1℃时零点输出的绝对信号变化量,更直观反映信号层面的波动,公式为:热效应零点系数(绝对)= 零点输出变化量 / 温度变化量

沿用上述示例,ΔZero=0.1mV、ΔT=10℃,则系数为 0.1mV/10℃ = 0.01mV/℃(即 10μV/℃),表示温度每变 1℃,零点输出绝对变化 10μV。

工业级称重传感器的热效应零点系数通常要求≤±0.1% FSO/10℃(或 ±10μV/℃),高精度传感器(如实验室用)需控制在≤±0.01% FSO/10℃(或 ±1μV/℃)。

热效应零点的本质:温度对 “零基准” 的三重破坏路径

热效应零点的核心是 “温度改变部件特性,特性改变打破零基准平衡”,具体通过弹性体、应变片、信号调理电路三个路径传递,且三者的影响会叠加,最终形成零点漂移:

1. 弹性体的热形变:无重量却有 “虚假应变”

弹性体是传感器受力核心,温度变化会使其产生与重量无关的热胀冷缩,进而引发 “虚假形变”:

例如钢质弹性体的线膨胀系数约 12×10⁻⁶/℃,若温度从 20℃升至 50℃(ΔT=30℃),100mm 长的弹性体将伸长 0.036mm(100mm×12e-6/℃×30℃);
这种伸长会使粘贴在弹性体上的应变片产生 “拉伸应变”,即使无任何重量,应变片也会输出与应变对应的电阻变化,导致全桥电路输出非零信号,形成零点漂移。
若弹性体加工时存在残留内应力,温度变化会使内应力释放,进一步加剧这种虚假形变,放大零点漂移。

2. 应变片的热输出:无应变却有 “虚假电阻变化”

应变片是 “形变→电信号” 的转换核心,其自身特性对温度极敏感,即使弹性体无形变,温度变化也会直接导致电阻变化:

电阻温度系数(TCR)影响:应变片敏感栅(如康铜、镍铬合金)的电阻随温度变化(康铜 TCR 约 ±20×10⁻⁶/℃),温度升高 10℃,敏感栅电阻会增加约 0.02%;

热输出(温度应变)影响:应变片的基底(如聚酰亚胺)、粘结剂与弹性体的热膨胀系数不同(如粘结剂热膨胀系数 30e-6/℃,弹性体 12e-6/℃),温度变化时三者形变不一致,会对敏感栅产生 “附加应力”,使其产生与应变无关的 “温度应变”,进而转化为电阻变化;

这两种效应都会使全桥电路在无负载时失去平衡,输出零点漂移信号,且热输出的影响通常远大于 TCR(约占总零点漂移的 70% 以上)。

3. 信号调理电路的热漂移:无输入却有 “虚假电压 / 电流”

传感器的信号调理电路(如桥路激励电源、运算放大器)中,电子元件的性能随温度变化,会进一步放大零点漂移:

激励电源热漂移:全桥电路的零点输出与激励电压 / 电流相关,若激励电源(如 5V 直流电源)受温度影响输出波动(如温度升高 10℃,电压降至 4.99V),即使桥路本身平衡,也会导致零点输出微小变化;

运算放大器温漂:放大器的输入失调电压、偏置电流随温度显著变化(普通运放失调电压温漂约 10μV/℃),温度变化 30℃,失调电压会漂移 300μV,叠加在传感器的微弱零点信号(通常 mV 级)上,形成明显的零点偏移;

电路中的电阻、电容等元件也会因温度变化产生参数漂移,进一步打破零点平衡。

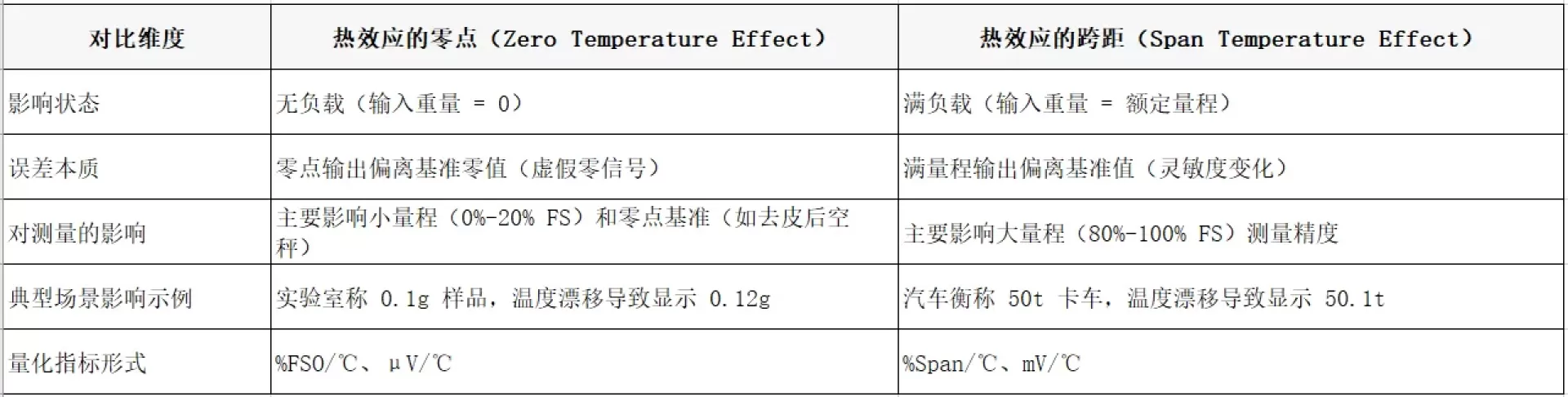

热效应零点与 “热效应跨距” 的区别

热效应的零点与跨距(热效应导致的满量程输出变化)同属热效应,但影响的信号范围和误差场景完全不同,核心区别如下:


热效应零点的实际影响与关键应用场景

热效应零点的偏差会直接破坏 “零基准”,导致所有测量值都存在固定偏移,尤其在以下场景中影响显著:

1. 小量程高精度称重场景

如药品配料(精度要求 0.1g)、贵金属称重(精度要求 0.01g),传感器量程通常为 1kg-10kg,若热效应零点系数为 0.05% FSO/℃,温度变化 10℃,零点漂移量为 10kg×0.05%×10=0.05kg(50g),远超 0.1g 的精度要求,会导致配料过量或不足。

2. 频繁去皮的连续称重场景

如皮带秤(连续输送物料,需定期去皮)、包装秤(每包物料称重前需去皮),若去皮时温度与首次校准温度存在差异,热效应零点会使 “去皮基准” 偏移 —— 例如首次去皮时 20℃,零点输出 0.1mV;后续去皮时 30℃,零点输出 0.2mV,相当于每次去皮都多扣了 0.1mV 对应的重量,导致每包物料都少称(如本应 1kg,实际仅 995g)。

3. 温度波动大的户外 / 工业场景

如露天粮食收购秤(昼夜温差 15℃)、冷库冻品称重(-20℃~20℃),大幅温差会使热效应零点的影响被放大 —— 例如 0.01mV/℃的传感器,温差 20℃时零点漂移 0.2mV,对应 100kg 量程传感器的漂移重量为(0.2mV/20mV)×100kg=1kg,超出贸易结算允许的误差范围(通常≤0.1%)。

抑制热效应零点的关键措施

抑制热效应零点的核心是 “抵消温度对零基准的破坏”,需从传感器设计、生产校准、现场应用三个环节综合解决:

1. 设计阶段:从源头降低温度敏感性

弹性体材料与工艺优化:选用低线膨胀系数的材料(如因瓦合金,线膨胀系数 1.2e-6/℃),减少热胀冷缩;加工后进行时效处理(如人工时效 600℃保温),释放内部残留应力,避免温度变化时应力释放导致的虚假形变。

应变片选型与粘贴工艺:选用 “温度自补偿型应变片”(如铜镍锰合金敏感栅),其热输出可控制在 ±5με/℃以下(普通应变片约 ±20με/℃);粘贴时使用低线膨胀系数的粘结剂(如环氧酚醛树脂),并确保粘结层厚度均匀(5μm-10μm),减少热输出差异。

电路设计优化采用 “补偿片法”—— 在弹性体不受力区域粘贴与工作片相同的应变片(补偿片),接入全桥电路的相邻桥臂,补偿片的热输出与工作片相反,可抵消大部分零点漂移;选用低温漂运算放大器(如 ADI 的 AD8628,失调电压温漂≤0.5μV/℃),减少电路自身的热漂移。

2. 生产校准阶段:建立零点温度补偿模型

高低温箱零点校准:将传感器放入高低温箱,在不同温度点(如 - 40℃、0℃、25℃、60℃、85℃)下,测量无负载时的零点输出,记录 “温度 - 零点输出” 数据;

拟合补偿模型:通过线性拟合(Zero (T)=Zero0+Kz×ΔT)或二次多项式拟合(Zero (T)=Zero0+Kz×ΔT+Cz×ΔT²),建立零点输出与温度的数学模型(Zero0 为 20℃零点输出,Kz 为线性系数,Cz 为非线性系数);

植入实时补偿算法将补偿模型写入传感器内置的 MCU(如数字传感器)或称重仪表,传感器集成 PT1000 温度传感器,实时采集当前温度,通过算法计算并减去当前温度下的零点漂移量,使输出回归零基准。

3. 现场应用阶段:减少温度波动与优化操作

控制环境温度波动:户外应用加装遮阳棚、保温箱,避免日晒雨淋;高温环境加装散热风扇,低温环境使用加热带(需确保加热均匀,避免局部温差);高精度场景使用恒温恒湿箱,将温度波动控制在 ±0.5℃以内。

优化去皮时机与频率:尽量在环境温度稳定后进行去皮(如传感器预热 30 分钟后);连续称重场景(如皮带秤)定期(如每小时)重新去皮,更新零点基准,抵消累积的零点漂移。

避免传感器自热根据手册选择合适的激励电压(多数传感器推荐 5V 激励,而非 10V),减少电路功耗产生的自热;避免传感器长期通电却不使用,防止本体温度升高导致零点漂移。
