力传感器 | 力矩传感器 | 称重传感器 | 热效应

发布时间：2025-10-29 |阅读次数：68

称重传感器的热效应，是指环境温度变化或传感器自身发热，导致其核心部件（弹性体、应变片、电路）的物理特性改变，进而引发零点偏移、灵敏度波动、测量误差增大的现象，是影响传感器在温度波动场景下精度的核心环境干扰因素。

这个问题很关键，热效应并非单一误差，而是温度通过不同路径对传感器 “重量 - 信号” 转换链的综合影响，尤其在工业高温车间（如钢铁、化工）、户外温差大的场景（如露天汽车衡），若不针对性处理，热效应可能导致 1%~5% 的测量误差，远超传感器本身的精度等级。

热效应的核心作用路径：从部件到误差的传递

热效应的本质是 “温度改变部件特性，特性改变导致误差”，具体通过弹性体、应变片、信号调理电路三个核心环节传递，最终表现为两类典型误差，各环节的作用机制如下：

1. 弹性体的热效应：改变 “力 - 形变” 转换关系

弹性体是传感器的受力核心，温度对其的影响直接改变 “重量→形变” 的基础转换：

热胀冷缩导致额外形变：温度变化会使弹性体产生与重量无关的热形变 —— 例如，钢质弹性体的线膨胀系数约为 12×10⁻⁶/℃，若温度从 20℃升至 50℃（ΔT=30℃），100mm 长的弹性体将伸长 0.036mm（100mm×12e-6/℃×30℃）。这种形变会被应变片误判为 “重量导致的形变”，直接引发零点温度漂移（无重量却有输出）。

弹性模量随温度变化：弹性体的核心参数 “弹性模量（E）”（衡量材料抵抗形变的能力）随温度升高而降低 —— 例如，钢的弹性模量在 20℃时约为 206GPa，100℃时降至约 200GPa。根据力学公式 “应变 ε=F/(E×A)”（F 为重量，A 为受力面积），E 降低会导致：相同重量 F 下，应变 ε 增大，进而使应变片输出信号增强，表现为灵敏度温度漂移（同重量输出信号随温度变化）。

2. 应变片的热效应：改变 “形变 - 电阻” 转换关系

应变片是 “形变→电信号” 的转换核心，其性能对温度极敏感，热效应主要体现在两点：

电阻温度系数（TCR）导致的电阻漂移：应变片的敏感栅（如康铜、镍铬合金）具有固有电阻温度系数 —— 温度每变化 1℃，电阻值会按固定比例变化（如康铜的 TCR 约为 ±20×10⁻⁶/℃）。即使弹性体无任何形变（无重量），温度变化也会直接导致敏感栅电阻变化，使全桥电路输出非零信号，加剧零点温度漂移。

热输出（温度应变）导致的虚假信号：应变片的基底（如聚酰亚胺）、粘结剂与弹性体的热膨胀系数不同 —— 例如，弹性体（钢）热膨胀系数 12e-6/℃，粘结剂热膨胀系数 30e-6/℃。温度变化时，三者形变不一致会对敏感栅产生 “附加应力”，使其产生与重量无关的 “温度应变”，这种应变会被转换为电信号，形成虚假测量值（如温度升高 10℃，可能等效输出 1kg 的虚假重量）。

3. 信号调理电路的热效应：放大误差传递

传感器的信号调理电路（如桥路激励电源、运算放大器）中，电子元件的性能随温度变化，会进一步放大热效应带来的误差：

激励电源的热漂移：全桥电路的输出信号与激励电压 / 电流成正比（Vout ∝ Vin×ε×K，K 为应变系数）。若激励电源（如 5V 直流电源）受温度影响输出波动（如温度升高 10℃，电压降至 4.95V），即使弹性体、应变片无误差，也会导致输出信号降低 1%，表现为灵敏度偏差。

运算放大器的温漂：放大器的输入失调电压、偏置电流会随温度显著变化（如普通运放的失调电压温漂约为 10μV/℃）。温度变化时，这些参数的漂移会被叠加到传感器的微弱信号（通常为 mV 级）中，形成额外的零点偏移（如温度变化 30℃，失调电压漂移 300μV，可能等效 0.1kg 的重量误差）。

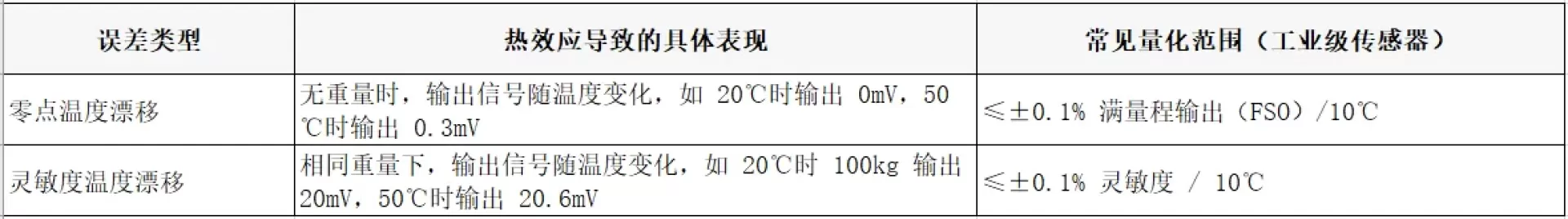

热效应的典型表现：两类核心误差

热效应最终通过 “零点” 和 “灵敏度” 两个维度影响测量，具体表现为可量化的误差，也是传感器手册中必标的温度特性指标：

例如，100kg 量程、满量程输出 20mV 的传感器，若零点温度漂移为 ±0.1% FSO/10℃，温度从 20℃升至 50℃（ΔT=30℃）时，无重量输出会偏移 ±0.06mV（20mV×0.1%×3），对应 ±0.3kg 的虚假重量误差；若灵敏度温度漂移为 ±0.1%/10℃，100kg 重量的输出会偏移 ±0.06mV（20mV×0.1%×3），对应 ±0.3kg 的测量误差。

热效应的影响因素：哪些场景会加剧热效应

热效应的严重程度并非固定，受环境温度特性、传感器设计、安装方式三类因素影响，以下场景中热效应会显著加剧：

1. 环境温度波动大或极端

温差剧烈：如户外汽车衡，白天温度 30℃、夜间降至 5℃（ΔT=25℃），或冷库称重（-20℃）与车间称重（25℃）的跨场景使用，大幅温差会放大弹性体热形变、应变片电阻漂移；

高温环境：如钢铁厂连铸车间（环境温度 60℃~80℃），高温会加速弹性体弹性模量下降、电路元件老化，使灵敏度漂移和零点漂移的速率翻倍。

2. 传感器自身发热

激励电压过高：部分模拟传感器采用高电压激励（如 10V），全桥电路的静态功耗（P=Vin²/R，R 为桥路电阻，通常 350Ω）会转化为热量，导致传感器本体温度升高（如比环境高 5℃~10℃），形成 “自热效应”；

长期满载工作：传感器长期承受接近满量程的重量（如料罐长期装满物料），弹性体的内应力会缓慢转化为热量，叠加环境温度后，进一步加剧热效应。

3. 安装与散热不良

散热路径受阻：传感器若安装在密闭外壳内，或底部紧贴隔热材料（如橡胶垫过厚），自身发热无法通过传导、对流散热，导致本体温度持续升高，形成 “热积聚”；

温度梯度不均：传感器不同部位温度差异大（如顶部受日晒温度 35℃，底部接触金属底座温度 25℃），弹性体和应变片会因 “温度梯度” 产生附加形变和应力，引入额外误差。

抑制热效应的关键措施：从设计到应用的全流程控制

抑制热效应需从传感器设计、生产校准、现场应用三个环节入手，核心是 “减少温度对部件的影响” 或 “抵消温度带来的误差”：

1. 设计与生产阶段：从源头降低热敏感性

弹性体材料选型：选用低线膨胀系数、低弹性模量温度系数的材料，如钛合金（线膨胀系数 8.6e-6/℃，弹性模量温度系数 - 0.01%/℃）、17-4PH 不锈钢（线膨胀系数 10.8e-6/℃），减少热胀冷缩和弹性模量变化的影响；

应变片选型与粘贴：选用 “温度自补偿型应变片”（如铜镍锰合金敏感栅），其电阻温度系数与弹性体弹性模量温度系数反向，可抵消部分灵敏度漂移；粘贴时使用低线膨胀系数的粘结剂（如环氧类），并确保粘结层均匀，减少热输出；

电路设计优化：采用恒流源激励（而非恒压源），降低激励电压波动对输出的影响；选用低温漂元件，如高精度基准电压源（温漂≤1ppm/℃）、低失调电压运放（温漂≤1μV/℃），减少电路自身的热漂移。

2. 校准阶段：建立热误差补偿模型

高低温箱校准：传感器出厂前，在高低温箱中模拟实际工作温度范围（如 - 40℃~85℃），测量各温度点的零点输出和灵敏度，建立 “温度 - 零点”“温度 - 灵敏度” 的数学模型（如线性模型、二次多项式模型）；

植入补偿算法：将校准得到的补偿模型写入传感器内置芯片（如数字传感器）或称重仪表，实时采集传感器本体温度（通过内置 PT1000），自动修正零点和灵敏度漂移，实现 “动态热补偿”。

3. 现场应用阶段：减少环境与安装带来的热影响

优化安装与散热：传感器安装在通风良好的位置，避免密闭或日晒；底部使用金属垫片（如铝垫）增强散热，避免隔热材料；若环境温度过高，可加装散热片或风扇；

避免自身发热过载：根据传感器手册选择合适的激励电压（如多数传感器推荐 5V 激励，而非 10V），避免长期满量程工作，减少自热效应；

控制环境温度波动：户外应用可加装遮阳棚、保温罩，减少日晒雨淋导致的温差；高精度场景（如实验室称重）使用恒温恒湿箱，将温度波动控制在 ±0.5℃以内。
